Автоматическое определение места повреждения линии

23 мая 2025

В регистраторах АУРА реализована функция одностороннего определения места повреждения линии по установившимся параметрам аварийного режима. Расчёт выполняется для всех типов КЗ и учитывает следующие параметры и особенности линии и самого замыкания:

удельное активное и реактивное сопротивление прямой и нулевой последовательностей участков линии (произвольное количество участков);
одна параллельная линия с взаимоиндукцией на всей длине линии или на части линии от ближней стороны и далее;
поперечная ёмкостная проводимость;
отпайки на основной и параллельной линиях;
двустороннее питание линии;
соединение основной и параллельной линий на ближней и/или дальней стороне;
активное переходное сопротивление дуги в месте замыкания.

Определение места повреждения производится исходя из допущения об активном характере процесса в месте замыкания (Qкз = 0). Также используется предположение о равенстве удельных параметров основной и параллельной линии. Если величина поперечной ёмкостной проводимости какого-либо участка не задана, она вычисляется автоматически на основании предполагаемой скорости распространения электромагнитной волны в линии.

Регистратор использует готовые удельные параметры участков линии. Их расчёт на основе геометрии проводов и опор осуществляется при помощи стороннего программного обеспечения, не входящего в комплект поставки регистратора

Регистратор использует готовые эквивалентные сопротивления отпаек, включая отходящую линию, трансформатор и нагрузку за ним. В комплекте с регистратором может поставляться файл "Расчёт параметров отпаек.xlsx", содержащий формулы применимые для наиболее типовых случаев.

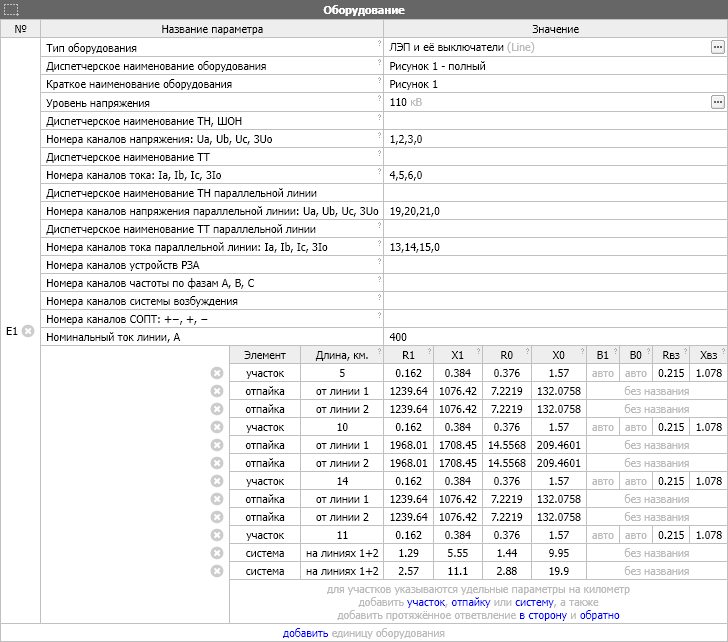

Параметры линий указываются в веб-интерфейсе регистратора примерно так:

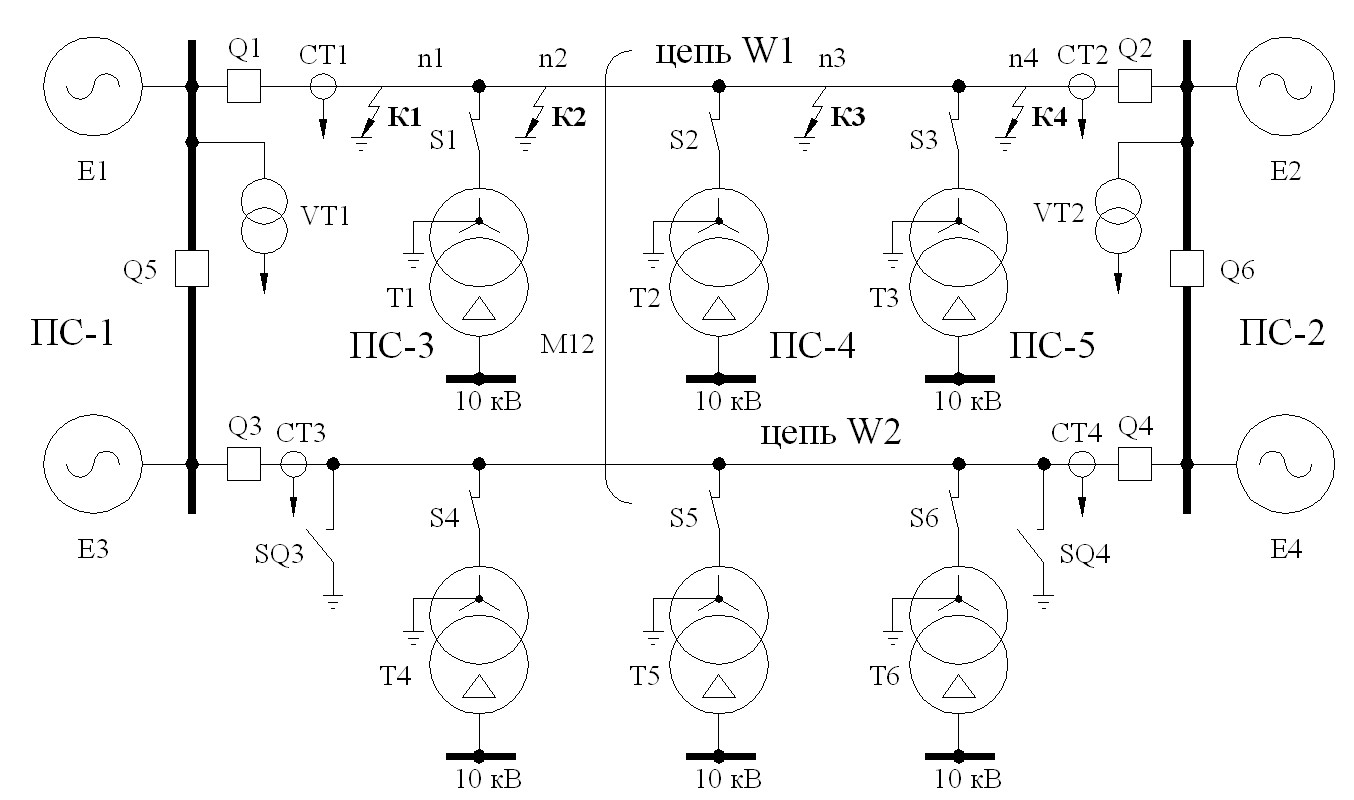

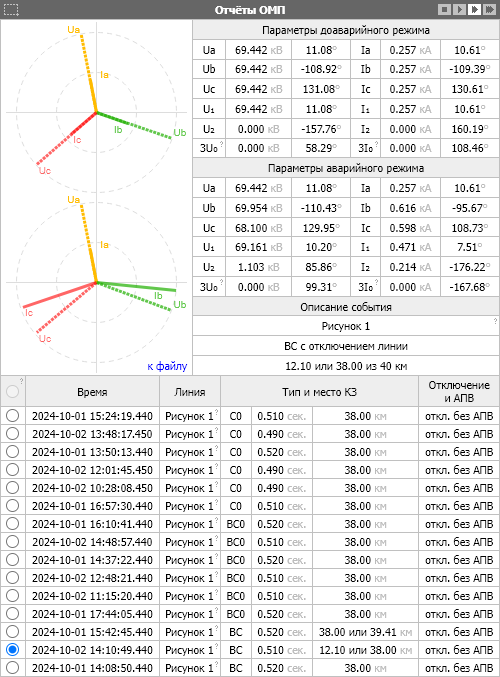

На рисунке выше приведена возможная схема линии. Ниже представлены пример отчёта об одном из событий в человеко- и машинно-читаемом текстовом виде и скриншот веб-интерфейса регистратора.

Record: 110кВ 20км (из 40км) A0 5 Ом(ф) 5 Ом(з) 24-06-20 13-06-58
AuraQt: 1.2.8.5-ge06e5b7

LineNL: Рисунок 1 - полный
LineNS: Рисунок 1
Normal: 2024-06-20 13:06:58.000+05
Faulty: 2024-06-20 13:06:58.030+05 0.120 sec
Measur: 2024-06-20 13:06:58.120+05
Z0near: 0.156 + 2.255j
Z2near: 0.444 + 3.000j
Resist: Ra≈10
Digest: A0 trip
Distan: 20.05 of 40 km

Ua = 69.494 кВ 12.82° Ia = 0.259 кА 14.35°
Ub = 69.494 кВ -107.18° Ib = 0.259 кА -105.65°
Uc = 69.494 кВ 132.82° Ic = 0.259 кА 134.35°
U1 = 69.494 кВ 12.82° I1 = 0.259 кА 14.35°
U2 = 0.000 кВ 105.63° I2 = 0.000 кА 155.86°
3U0 = 0.000 кВ -68.32° 3I0 = 0.000 кА -140.58° (calculated)

Ua = 65.418 кВ 8.99° Ia = 2.405 кА -19.56°
Ub = 68.352 кВ -106.76° Ib = 0.261 кА -141.82°
Uc = 69.641 кВ 131.79° Ic = 0.419 кА 139.13°
U1 = 67.772 кВ 11.38° I1 = 1.001 кА -14.75°
U2 = 2.436 кВ -122.87° I2 = 0.784 кА -24.01°
3U0 = 3.636 кВ -114.56° 3I0 = 1.876 кА -21.65° (calculated)

Также регистратор включает результаты ОМП в текстовые отчёты об авариях, создаваемые в соответствии с ГОСТ Р 58601-2019.

Функция ОМП регистратора разрабатывается в соответствии с требованиями стандарта ПАО “Россети” СТО 34.01-4.1-001-2016 и испытывается по соответствующей методике лаборатории ОП ЦПС АО “НТЦ ФСК ЕЭС”. Внутренние испытания на основе моделей MATLAB Simulink – 2024 год, начало 2025 года. Сертификационные испытания с использованием RTDS намечены на 2025 год.
